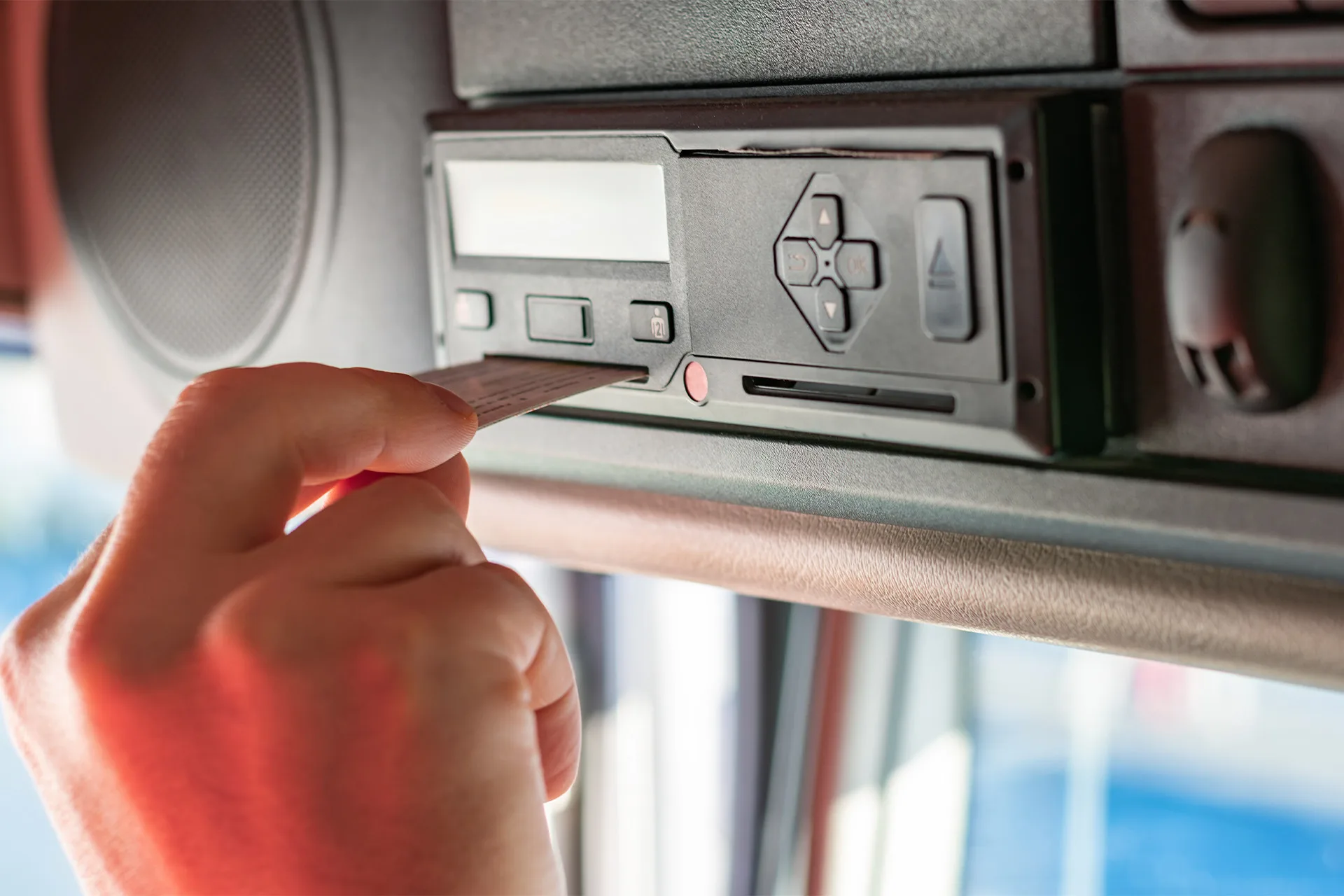

Тахограф: подключение, контроль и удалённая выгрузка DDD
Контроль режима труда и отдыха водителей по ЕСТР/AETR для международных перевозок. Удалённое скачивание DDD-файлов с тахографа через трекер Teltonika FMC650 — без остановки машины и поездок в офис.
- Пн Карта водителя, 10-XX-123 — выгружена
- Пн Память тахографа, 10-XX-456 — выгружена
- Ср 10-XX-789 на пароме без связи, повтор позже
- Чт Езда без карты водителя, 10-XX-321
- Пт Карта предприятия истекает через 30 дней
Трекер подключён к цифровому тахографу, первая удалённая выгрузка карты водителя и памяти тахографа прошла и открывается в отчётах. Расписание выгрузок, уведомления о пропусках и напоминание о сроке карты предприятия настроены. Диспетчер видит остаток времени вождения каждого водителя в Wialon.
Зачем перевозчику цифровой контроль тахографа
Для международных рейсов по странам — участницам ЕСТР (AETR), например через Грузию, Турцию и Россию, соблюдение режима труда и отдыха — обязательное условие: штрафы за нарушения на европейских дорогах достигают тысяч евро, а данные тахографа обязаны храниться и выгружаться регулярно.
Мы подключаем тахограф к системе мониторинга: DDD-файлы карт водителей и самого тахографа скачиваются удалённо по расписанию, пока машина в рейсе. Диспетчер в Баку видит остаток рабочего времени каждого водителя в реальном времени и планирует рейсы без нарушений.
Сразу о границах услуги. Мы не продаём и не калибруем сами тахографы: установка, активация и периодическая поверка тахографа — работа авторизованной мастерской. Наша часть — подключить к уже работающему цифровому тахографу трекер, настроить удалённую выгрузку, хранение файлов и отчёты по режиму труда в Wialon.
Как проходит работа
Тахограф и прошивка
Модель, поколение и версия прошивки. Если удалённая выгрузка невозможна, говорим до монтажа.
FMC650 к тахографу
Подключаем к штатному разъёму тахографа и CAN-шине тягача, пломбы не трогаем.
Карта предприятия
Кард-ридер на офисном компьютере с интернетом удалённо авторизует выгрузки всего парка.
Тестовые DDD-файлы
Скачиваем карту водителя и память тахографа, проверяем, что файлы читаются в отчётах.
Первые две недели
Следим, чтобы выгрузки шли по расписанию, и разбираем сбои вместе с диспетчером.
Первые две недели после подключения
Условный пример: 5 тягачей на рейсах Баку — Стамбул, карта предприятия в кард-ридере в офисе в Баку.
- Монтаж FMC650 на тягачи на базе 2–3 ч на машину
Модели и прошивки тахографов проверили заранее по фото передней панели.
- Первая выгрузка карты и памяти тахографа тест
Файлы открываются в архиве, остаток времени вождения совпадает с тахографом.
- Выгрузка не прошла: офисный ПК ушёл в сон сбой
Отключаем спящий режим на компьютере с картой предприятия, повтор проходит в тот же день.
- Карты водителей выгружены в рейсе по расписанию
Машины в Турции, в офис никто не заезжал.
- Уведомления проверены, сбоев нет передача
Дальше система сама сообщает о пропусках, езде без карты и сроке карты предприятия.
Удалённая выгрузка DDD-файлов
Классическая схема — водитель приезжает в офис, механик выгружает данные кард-ридером — не работает, когда тягач три недели в рейсе Баку—Европа.
С трекером Teltonika FMC650, подключённым к тахографу, выгрузка происходит автоматически:
- DDD-файлы карты водителя — каждые 7 дней (норматив ЕС — не реже 28 дней);
- DDD-файлы тахографа — каждые 30 дней (норматив — не реже 90 дней);
- файлы попадают в защищённое хранилище WEB Tacho и доступны для инспекций.
Машине не нужно заезжать в офис ради выгрузки. Если выгрузка не прошла — нет связи, выключен кард-ридер, водитель вынул карту, — система сообщает об этом, и её повторяют до истечения нормативного срока.
Риски перевозчика без контроля тахографа
Нарушения режима труда и отдыха бьют по бюджету и репутации компании:
Штрафы на трассе
Превышение времени вождения или нехватка архивных данных при проверке в ЕС — штрафы от сотен до тысяч евро за эпизод.
Просроченные выгрузки
Пропущенный срок скачивания DDD приравнивается к отсутствию данных — даже если водитель ничего не нарушал.
Усталость водителей
Без онлайн-контроля остатка рабочего времени диспетчер планирует рейсы вслепую — растёт риск ДТП из-за переработок.
Как мы подключаем трекер к тахографу
Проверка тахографа. Смотрим модель, поколение и версию прошивки: удалённая выгрузка работает с цифровыми тахографами, у которых есть интерфейс для внешних устройств. Если тахограф старый или прошивка не поддерживает выгрузку, скажем об этом до монтажа.
Монтаж FMC650. Трекер подключается к тахографу через его штатный разъём на задней стороне и к CAN-шине тягача. Пломбы тахографа и датчика скорости мы не трогаем — вскрывать их может только мастерская. Работа занимает 2–3 часа на машину.
Карта предприятия. Для авторизации выгрузки нужна действующая карта предприятия. Она вставляется в кард-ридер в вашем офисе, подключённый к компьютеру с интернетом, и удалённо «подписывает» запросы ко всем машинам парка.
Тестовая выгрузка. Скачиваем первые файлы карты водителя и памяти тахографа, проверяем, что они открываются и читаются в отчётах.
Трекер при этом работает как полноценное устройство мониторинга: координаты, CAN-данные, топливо. Подробнее о нём — на странице Teltonika FMC650.
Проверка перед подключением
Тахограф
Производитель, модель, поколение и версия прошивки. Удалённая выгрузка возможна только с цифровым тахографом, у которого есть интерфейс для внешних устройств. Если прошивку нужно обновить, это делает мастерская, а не мы.
Карта предприятия
Есть ли действующая карта, на кого оформлена и до какого числа действует. Без неё удалённая выгрузка не авторизуется.
Где будет стоять кард-ридер
Компьютер в офисе с постоянным интернетом, который не уходит в сон и не выключается на выходные, или другое решение для хранения карты, которое согласуем отдельно.
Хранение DDD
Кто в компании отвечает за архив, сколько лет его нужно хранить по вашим правилам и нужна ли копия файлов на вашем сервере помимо WEB Tacho. Срок хранения в облаке зависит от выбранной лицензии.
Требования по маршрутам
Нормативы режима труда и сроки выгрузки для стран, куда ходят ваши машины, перевозчик уточняет по актуальным правилам этих стран. Мы настраиваем расписание и отчёты под те требования, которые вы назовёте, но юридическую консультацию не даём.
Что входит в решение
Автоматическое скачивание DDD
Что может помешать удалённой выгрузке
Большинство проблем, с которыми к нам приходят после «неудачного» внедрения у других, решаются организационно, а не техникой:
Карта предприятия просрочена
Срок действия карты заканчивается, и выгрузки тихо перестают работать. Мы ставим напоминание заранее, чтобы успеть оформить новую.
Кард-ридер в офисе выключен
Компьютер с картой предприятия ушёл в сон или его выключили на выходные. Выгрузка ждёт авторизации и не проходит. Нужен постоянно включённый компьютер или отдельное решение для хранения карты.
Старый или аналоговый тахограф
С аналоговыми тахографами удалённой выгрузки нет в принципе, а у ранних цифровых может не хватать функций. Тут помогает только обновление прошивки или замена в мастерской.
Водитель не вставляет карту
Езда без карты — отдельное нарушение, и без карты нечего выгружать. Отчёт «езда без карты» приходит диспетчеру в тот же день.
Цена и от чего зависит стоимость
Стоимость решения складывается из трекера Teltonika FMC650 с подключением к тахографу, монтажа на тягач, лицензии на выгрузку и хранение DDD (WEB Tacho) и абонентской платы за мониторинг.
Итог зависит от количества машин и типов установленных тахографов. Точный расчёт под ваш парк подготовим после короткого аудита — оставьте заявку или позвоните +994 (99) 207-88-88.
Как диспетчер пользуется этим каждый день
Пример из типичного рейса. Тягач вышел из Баку в сторону Стамбула, водитель один. Диспетчер утром открывает панель и видит: до обязательного перерыва осталось 40 минут, до конца суточного лимита вождения — чуть больше трёх часов. До ближайшей удобной стоянки за границей — два с половиной часа. Решение принимается сразу: перерыв на стоянке перед Сарпи, а не «где получится» после границы, где может образоваться очередь.
Без онлайн-данных такое решение принимал бы водитель, и принимал бы в пользу «доеду». Именно из таких «доеду» потом складываются штрафы при проверке.
Отчёты по режиму труда хорошо дополняют остальные данные рейса: маршрут, топливо, простой на границах. Для международных перевозчиков мы обычно настраиваем всё вместе — см. мониторинг международных перевозок и отраслевую страницу GPS-мониторинг грузоперевозок. Если нужны ещё и CAN-данные тягача, пригодится страница подключение к CAN-шине.
Что подготовить до монтажа и что мы делаем после
Чтобы монтаж прошёл за один визит, заранее соберите:
- список тягачей с марками, годами выпуска и моделями тахографов — фото передней панели тахографа тоже подойдёт;
- действующую карту предприятия и компьютер в офисе, где будет стоять кард-ридер;
- список водителей с номерами их карт, чтобы файлы сразу привязались к людям;
- правила компании по режиму труда, если они строже нормативов ЕСТР.
После запуска работа не заканчивается. Первые две недели мы следим, чтобы все выгрузки проходили по расписанию, и разбираем сбои вместе с вашим диспетчером. Дальше система сама сообщает о пропущенной выгрузке, о карте водителя, которую давно не вставляли, и о скором окончании срока карты предприятия.
На монтаж даём гарантию, трекер покрыт гарантией производителя. Если после визита мастерской (замена или поверка тахографа) выгрузка перестала работать, приезжаем и восстанавливаем подключение.
Приёмка и границы работ
Тестовая выгрузка
По каждому тягачу проходит выгрузка карты водителя и памяти тахографа, файлы открываются в архиве и попадают в отчёты по режиму труда.
Режим труда онлайн
Остаток времени вождения виден по водителю, который в рейсе, и совпадает с тем, что показывает сам тахограф.
Уведомления
Пропущенная выгрузка, езда без карты и истекающий срок карты предприятия приходят нужным людям. Проверяем при вас на тестовом событии.
Не входит
Продажа, активация, калибровка и поверка тахографа, оформление карт предприятия и водителей, юридическая оценка нарушений. Это делают авторизованная мастерская и сам перевозчик.
Результаты внедрения
Выгрузки по расписанию
DDD скачиваются автоматически с запасом до нормативного срока, а о каждой пропущенной выгрузке диспетчер узнаёт сразу, а не на проверке.
Меньше штрафов
Диспетчер планирует рейсы по фактическому остатку рабочего времени водителя.
Экономия времени
Машина не заезжает в офис ради выгрузки — плюс 1-2 рабочих дня в рейсе за месяц.
Единая платформа
Тахограф, топливо и маршруты — в одном интерфейсе Wialon.
Что используем в работе
Удалённая выгрузка или выгрузка в офисе
Для тягачей, которые неделями в рейсе, разница заметна сразу.
| Удалённо через FMC650 | Кард-ридером в офисе | |
|---|---|---|
| Машине не нужно заезжать в офис | Да | Нет |
| Выгрузка во время рейса | Да, по расписанию | Нет, только при заезде |
| Уведомление о пропущенной выгрузке | Да | Нет, следит механик |
| Остаток времени вождения онлайн | Да, в Wialon | Нет |
| Что нужно | Тахограф 1B/1C и FMC650 | Кард-ридер и механик |
