Где горняки под землёй: маячки ATEX

Что значит ATEX Zone 1. Это зона, где взрывоопасная газовая атмосфера может периодически возникать при нормальной работе. Устройство для такой зоны должно быть спроектировано так, чтобы не стать источником воспламенения. EYE Beacon ATEX имеет такую сертификацию, поэтому его можно носить и устанавливать там, где обычная электроника запрещена.

Маячки. EYE Beacon ATEX крепят к средствам индивидуальной защиты работника — каске, поясу, жилету — или к оборудованию: самоходной технике, насосам, вентиляторам, инструменту. Каждый маячок постоянно передаёт свой уникальный идентификатор по Bluetooth Low Energy, и система точно знает, кому или чему он принадлежит. Корпус с защитой IP67 выдерживает пыль, грязь и воду.

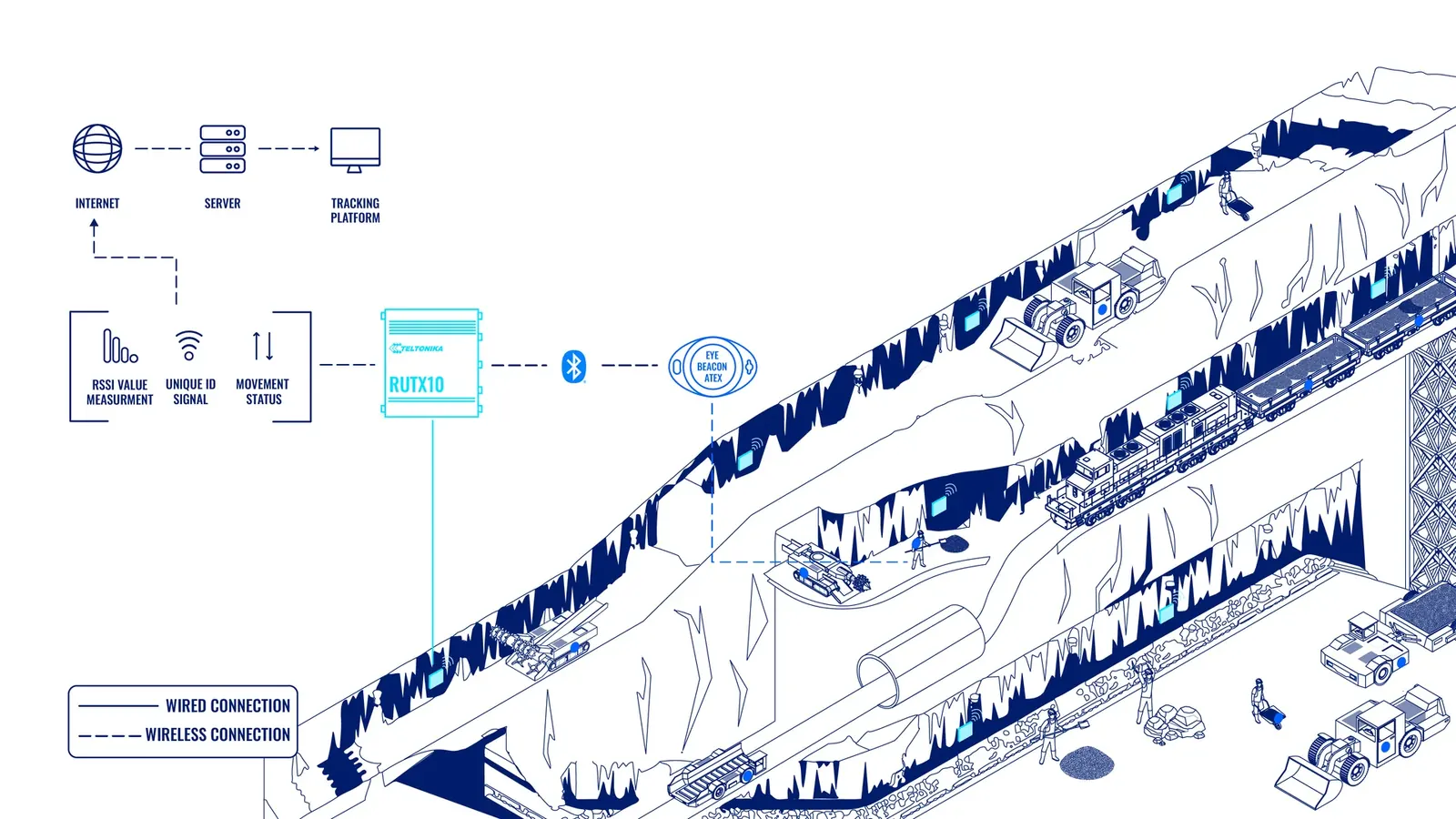

Роутеры. Промышленные маршрутизаторы RUTX10 ставят в ключевых точках: вдоль тоннелей, у стволов, на входах в рабочие зоны. Они выполняют две роли — принимают сигналы маячков и обеспечивают сетевое подключение для передачи данных наверх.

Как определяется местоположение. Роутер слышит маячки поблизости и измеряет уровень сигнала (RSSI). По тому, какие роутеры и насколько сильно слышат конкретный маячок, система определяет, у какой точки инфраструктуры находится человек или оборудование. Это не координаты с точностью до метра, а привязка к участку выработки, но для шахты именно это и нужно.

Что видит оператор. На платформе отслеживания отображается, кто и какая техника находится в каждой зоне шахты. Если человек или оборудование перестали выходить на связь, система показывает последнюю точку: роутер, который последним принял сигнал маячка, и время. Спасатели начинают поиск не со всей шахты, а с конкретного участка.

Зоны. Можно задать запрещённые участки: выработки, закрытые на ремонт, зоны взрывных работ, участки с плохой вентиляцией. Если работник заходит туда, оператор получает уведомление. То же для оборудования: если техника покинула отведённый участок, это видно сразу.

Пример. После взрывных работ оператор проверяет, что в зоне отпалки никого нет: по системе все маячки находятся за пределами опасного участка. Через час на одном из горизонтов происходит обрушение. Оператор открывает список и видит, что двое работников последний раз были услышаны роутером у третьего штрека семь минут назад. Спасательная команда идёт сразу туда.

Что нужно учесть. Роутеры должны покрывать все выработки, где бывают люди, иначе последняя точка окажется слишком далеко от реального места. Питание и сеть для роутеров под землёй — отдельный инженерный проект. И сами роутеры устанавливают там, где это допускается требованиями к взрывозащите конкретного участка.

Маркировка и область сертификата. Допуск во взрывоопасную зону определяется не названием серии, а маркировкой и сертификатом конкретной модели и партии: группа и категория взрывоопасной смеси, температурный класс, зона. Эти данные нужно сверить с классификацией зон на вашем объекте до закупки. Сертификат маячка не распространяется на роутеры, кабели и блоки питания: RUTX10 — обычный промышленный роутер, и его размещение во взрывоопасной зоне требует отдельного решения, например взрывозащищённой оболочки или выноса в безопасную зону.

Монтаж и приёмка. Перед установкой служба промышленной безопасности утверждает схему размещения роутеров, трассы питания и сети. Приёмку удобно проводить обходом: сотрудник с маячком проходит по всем выработкам, а оператор сверяет, какой роутер его слышит и с какой задержкой на платформе появляется смена участка. Участки, где маячок не слышен, дорабатывают до ввода системы в эксплуатацию, а не после первой аварии.

Кому это нужно в первую очередь. Основной заказчик сценария — служба HSE и промышленной безопасности, а не транспортный отдел. Именно она отвечает за план ликвидации аварий, списки спуска и регламент реакции на сигнал о входе в запрещённую зону.
